Obsolete product, replaced by

LS40 9/16

Ref : 1023329

  • obsoleto
MARS 9/14 - 1023010 - 1 - Somfy

Ref : 1023010 - MARS 9/14 VVF 2,5M - UNIT

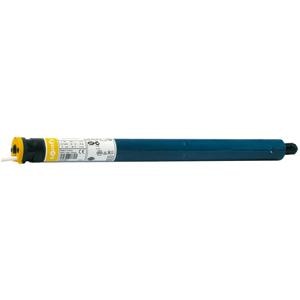

MARS 9/14

MARS 9/14

Application
Estores exteriores,Estores interiores
Technology
Wired technology (WT)

Detalhes e especificações

  • Gama de operadores WT para estores, cortinados enroláveis e estores venezianos de interior.
  • Possibilidade de montagem num eixo de 40 mm redondo ou octogonal.
  • Regulação precisa dos fins de curso mediante saliências.
  • Operador com o dobro de isolamento classe II . Não requere ligação de fio terra.
  • Compatível com a gama de sistemas de comando e automatismos WT e com os automatismos RTS para operadores WT.
  • Operador a 230V/50Hz.
  • IP 44.

Technical information

Eletrico

Consumo em funcionamento 100   W
Tensão miníma 207   V
Tensão máxima 253   V
Tensão nominal / Frequência 230V 50Hz

Mecânico

Limite da capacidade de fim de curso 40   turns
Tipo de fim de curso Progressivo
Velocidade nominal 14   rpm
Torque nominal 9   Nm
Repetibilidade ± 15   °

Standard

Índice de proteção IP 44
Classe de isolamento II

Cabo

Tipo de cabo VVF
Secção do cabo 0,75   mm²
Cor Branco
Comprimento do fio 2,5   m
Quantidade de fios do cabo 3

Dimensão

Coroa básica para diâmetro de tubo 40 x 1,5   mm
Peso 1,06   Kg
Comprimento total (L1) 458   mm
Distância da posição de rebitagem 421   mm

Outro

Tempo térmico 4   mn
Nível de ruido (de acordo com as medidas Somfy) 54   dBA
Temperatura de trabalho -10 a +40   °C
Disparo térmico 140   °C
