J4 10/24 io Protect - 1210674 - 1 - Somfy

Ref : 1210674 - J410 10/24 IO PROTECT UNIT

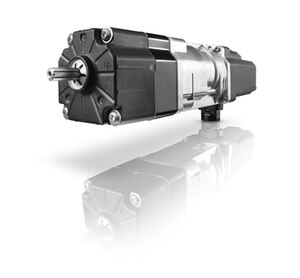

J4 10/24 io Protect

Específico para veneziana exterior

Gama J4 io

Saiba mais
Application
Veneziana Exterior
Technology Garantia
Radio IO Homecontrol 5 years

Product benefits

Programação à distância, a partir do comando.

Seleção do operador através do comando bidireccional.

Compatibilidade

  • 100% compatível e interoperável com todos os comandos e sensores io.

Montagem rápida

  • Permite passar de manual a motorizado facilmente.

Platina de rádio io de tamanho reduzido

  • Facilita a integração em todos os cabeçais.

Gama disponível

  • De 6 a 18 Nm.
  • Motores a 24 rpm’s.

Detalhes e especificações

Evolução da unidade fim de curso eletrónica:

Funções incorporadas:

  • Proteção contra congelamento e obstáculos na direção ascendente
  • Liberação traseira para liberar o estresse após detecção de gelo ou obstáculo
  • Reajuste automático, pronto para uso, mas não ativado
  • Novo cogumelo eletrônico 2D para proteção da instalação (removível)
  • Posição de trabalho 2


Configurações:

  • Compatível com EMS2 (definir e diminuir limites finais, definir posição de trabalho, funções ativadas ou desativadas)
  • Compatibilidade total com Set & go
  • Limite inferior já definido de fábrica
  • Todas as outras configurações com qualquer controle remoto 3 bottoms io
  • Configurações automáticas
  • Novo emparelhamento de transmissor


Fácil integração:

  • Um dos motores mais curtos do mercado com novo design
  • Conexão rápida (plug and play) com plugues Hirschmann
  • Personalizado para se adequar ao formato das caixas (montagem em trilho u & n)
  • Maior compatibilidade com EVB (Posição de trabalho) e com lâminas planas
  • Escolha para o comprimento do cabo
  • Inversão do sentido de rotação
  • Função de verificação automática

Outros documentos e links

Discover

Install

Technical information

Tecnologia

Rádio frequência io 868-870   MHz
Alcance em campo aberto 200 m
Alcance na casa 15 m

Eletrico

Consumo em funcionamento 110   W
Tensão miníma 195.5   V
Tensão máxima 255   V
Tensão nominal / Frequência AC - RGE 1 - 230V/50HZ
Consumo en standby 0.5   W
Corrente considerada 0.5   A
Antena Integrated

Mecânico

Torque nominal 10   Nm
Velocidade nominal 24   rpm
Tipo de cabeça SQUARE
Limite da capacidade de fim de curso 200   turns
Tipo de fim de curso Electronic & bi-directional radio,Electronic LSU with preset & adjustable up and down end-limit
Repetibilidade +/- 5   °

Standard

Índice de proteção IP 54
Aprovar VDE
Classe de isolamento I

Cabo

Comprimento do fio 0.5   m
Quantidade de fios do cabo 3
Secção do cabo 0.75   mm²
Cabo de conexão HIRSCHMANN PLUG BLACK
Tipo de cabo RRF
Cor BLACK

Dimensão

Comprimento (L3) 237   mm
Comprimento total (L1) 311   mm
Distância da posição de rebitagem 47   mm
Peso 1.7   Kg

Outro

Tempo térmico 4   mn
Limites de uso Horizontal
Nível de ruido (de acordo com as medidas Somfy) 55   dBA
Informação Exceptional use : 500 cycles at -30°C (1 cycle = 2 meters high Up / Down movement with nominal load)\n\nCaution !\nIn case of very low temperature, or when the motor is cold, adverse reactions can be noticed : reduced speed, louder noise, …\nThis actuator is not qualified for a use in sealed glazing
